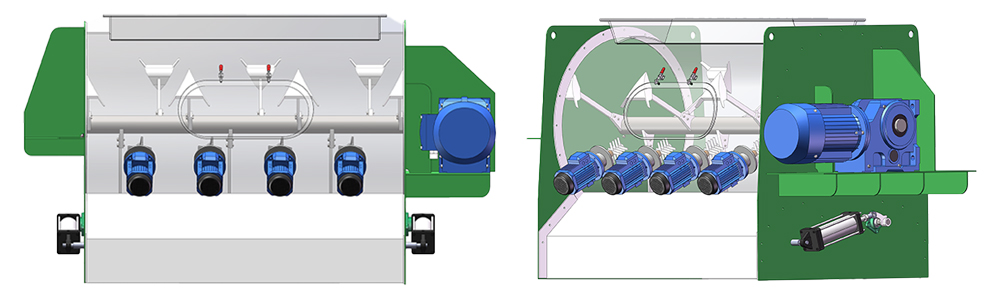

三维图

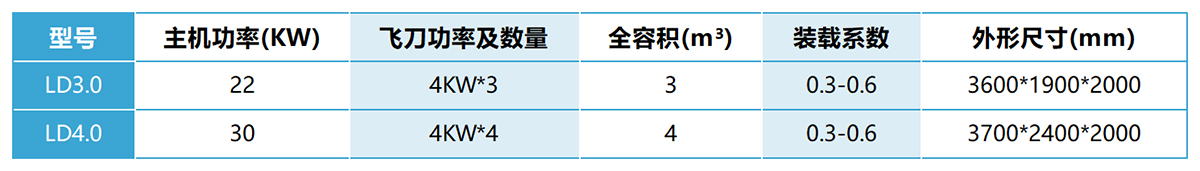

　　设备参数

　　犁刀混合机是一种新型、高效粉体混合设备，根据材质可分为不锈钢犁刀混合机和碳钢犁刀混合机，根据结构类型可分为卧式犁刀混合机和多功能犁刀混合机等。

　　适用范围

　　犁刀式混合机广泛用于干粉砂浆、建筑材料等行业的固—固(粉体与粉体),并设有夹套加温干燥型的粉体设备。

　　工作原理

　　犁刀式混合机由主动减速机带动犁刀组轴向运动，一方面将物料沿筒体圆周作径向周向湍动，同时将物料沿犁刀两侧的法线方向抛出，另一方面被抛出物料经飞刀组时，被高速旋转的飞刀剪切搅拌而强烈的抛散，物料在犁刀和飞刀的复合作用下，不断更叠、扩散。

　　犁刀混合机(干粉砂浆生产线主体设备之一)主要由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等部件组成。

　　传动部分：由主电机和减速机传送给犁刀组轴。

　　卧式筒体：上部设有进料口、观察孔，筒体一侧开有物料清洗门。

　　犁刀组轴：犁刀根据容积大小安排犁刀数量，安装在主轴上，在筒体内做圆周湍动流搅拌混合物料。

　　飞刀组：副电机直接连接飞刀，高速飞刀有强烈抛散剪切的搅拌作用。

　　出料阀：安装筒体底部，供放料用。

　　喷液装置：喷液装置布置在筒体上部，由管件、喷头部件组成并固定在筒体均匀分布喷散。

　　可以定制：夹套加温、冷却、干燥型。

　　犁刀式混合机混合时间短，对粒度、密度差异大的物料混合有较好的适应性，犁刀混合机的结构较适用于加液混合和造湿粒，粒径在0.3-3mm之间。
